Eigenschaften

Technische Daten

Einzelzelldetektionsbereich: 0-5000mV; Überschreitung des Bereichs von -0,5~6V kann zu AFE-Schäden führen

Genauigkeit der Spannungserfassung: ± 5 mV

Temperaturmessgenauigkeit ±2°C: ±2 °C

Balance-Funktion: Unterstützung, passive Ausgleichsfunktion

Ausgeglichene Anzahl der eröffneten Strecken: Alle 8 Kanäle können eine Kanalgleichung aktivieren.

Digitale Signalleistungseingabe: Max. 120 mA, Wirkungswert 30-50 mA

Hervorheben:

OEM-Hochspannungsbatterie-BMS

BCU-Hochspannungsbatterie BMS

Grundinformation

Herkunftsort: China

Markenname: Ecolite/OEM/ODM

Zahlung und Versand AGB

Verpackung Informationen: Karton-Palettenbehälter

Lieferzeit: 1-2 Monate

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 2000 Einheiten pro Monat

Galerie

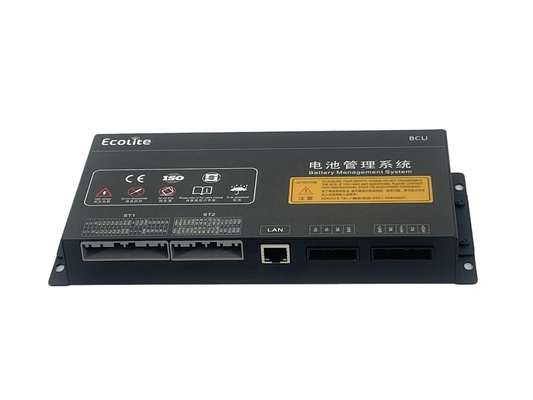

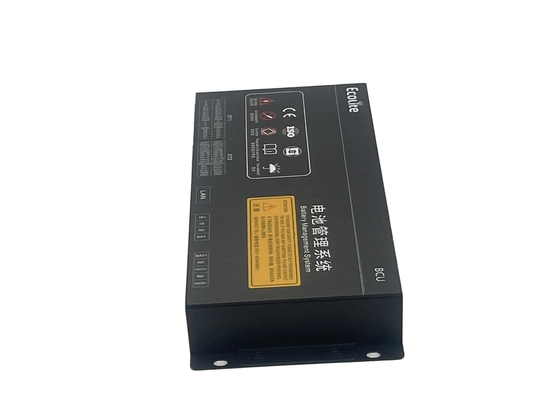

Hochfunktionale Hochspannungsbatterie der Stufe 3 BMS für BCU-Energiespeicher

Produkt-Beschreibung

Hochfunktionales Batteriemanagementsystem der Ebene 3 für die Speicherung von BCU-Energie

Diagramm des Energiespeichersystems der Stufe 3:
Batteriesystemarchitektur der Stufe 3:Steuerung der ersten Stufe: Die BAU verwaltet die verschiedenen Batteriecluster in der Batterieanlage zentral und kommuniziert mit externen PCS, UPS, EMS, Klimaanlagen,Flüssigkeitskühlung, Brandschutz usw.;
Sekundärsteuerung: BCU1~BCUmmanagement jedes Batteriecluster, Sammlung von Informationen über die Batteriecluster, Hochspannungssteuerung und Hochladen von Informationen über die Cluster an die BAU;

SLAVE CONTROL:BMU1~BMUn, verantwortlich für die Erfassung von Batteriespannung, Temperatur und sonstigen Informationen des Batteriemodules.

Produkte	Funktionskonfiguration
Zentrale Einheit	Parameter	Mindestwert	Typischer Wert	Maximaler Einheitswert		Beschreibung
	Leistungsaufnahme	9	24	32	v
	Betriebsstrom	180	125	130	mA
	Nennleistung			S3	W
	Kann Bus sein			3	Kanal	2-Wege-Isolation, 1-Wege-Nicht-Isolation
	485 Bus			2	Kanal	Zweiseitige Isolierung
	LAN-Schnittstelle (TCP/P)			1	Kanal
	Ausgang mit hohem Rand			8+2	Kanal	2-Wege-Unterstützung der PWM-Ausgabe
	Erfassung von Eingabewechseln			9	Kanal	Einweg-Tiefexplorator
	Ausgang aus trockenen Knoten			2	Kanal	Nennwert 2A, passive Leistung
	Temperaturerkennung			4	Kanal	+2°C°C,-40~125°C, unterstützt NTC-10K,100K
	Gesamtspannungsdetektionskanal			3	Kanal	1 Kanal unterstützt die Erfassung von Haupt- und Negativ-Relais
	Gesamtspannungsdetektionsbereich	12		1500	V	Gesamtdruckmessfehler ≤ 0,3%
	Steuerung der Nennspannung des Akkupakets		1500		V	Rasrocltage Soja, Spannung widerstehen AC3100+, DC4380+
	Unterstützt die Anzahl der BMU			40	PCS
	Ermitteln Sie die Gesamtzahl	6		500	Strang	In der
	Anzahl der Akku-Streuchen					Zusammenfassung mit BMU
	Stromerkennung			2	Kanal	Unterstützt 1 Splitter,1 Hall ((Unterstützt 5v,12v), und können Daten gleichzeitig sammeln
	Stromerkennungsbereich	-1500		1500	Eine	Reichweite optional
	Fehler bei aktueller Erkennung	0	1	1% FSR	Eine	Typischer Fehler 0,5% FSR, maximaler Fehler 1% FSR
	Isolationsprüfung			15%	KΩ	0-200KΩ,Fehler<15KΩ;>200KΩ,Fehler≤+15%
	Automatische Adressierung der BCU		Unterstützung			Isolationsart, auf das Niveau-Signal angesprochen
	Fehler bei der SOC-Schätzung	0	3%	5%		≤ 5%
	Genauigkeit der SOH-Schätzung	0	3%	10%
	Genauigkeit der Schätzungen der staatlichen Unternehmen	0	3%	5%

Produkte	Funktionskonfiguration
BAU	Parameter	Mindestwert	Typischer Wert	Maximaler Einheitswert		Beschreibung
	Leistungsaufnahme	9	24	32	v
	Betriebsstrom	180	200	220	mA
	Nennleistung			≤ 5	W
	CAN Bus			4	Kanal	Isolierungskommunikation
	485 Bus			4	Kanal	Isolierungskommunikation
	USB-Schnittstelle			1	Kanal	Für die externe Datenspeicherung verwendet, Standard 32/64G
	LAN-Schnittstelle (TCP/IP)			2	Kanal
	Ausgang des Relaisantriebs (RL)			4	Kanal
	Trockener Knoten-Ausgang (DO)			4	Kanal	Nennwert 2A, passiv trockener Knoten
	Digitale Eingabe			2	Kanal	Hochgradige Erkennung
	Digitale Eingabe			2	Kanal	Niedrigspitzenerkennung
	Digitale Signalleistungseingabe			1	Kanal	Stromversorgung zur Erkennung von Isolationssignalen
	Unterstützt die Anzahl der BCU			30	PCS

Produkte		Funktionskonfiguration
BMU	Parameter	BMU16	BMU32	BMU48	BMU64
	Betriebsspannungsbereich	9 ~ 32 V
	Betriebsspannungsbereich	S50mA ((12V) /s25mA ((24V)
	Nennleistung	≤ 0,6 W
	CAN-Kommunikation	1 Kanal
	Anzahl der Spannungserfassungsstränge	16	32	48	64
	Temperaturdetektionspunkt	4	8	12	16
	Einzelzell-Erkennungsbereich	0-5000mV; Überschreitung des Bereichs von -0,5~6V kann zu AFE-Schäden führen
	Genauigkeit der Spannungserfassung	± 5 mV
	Temperaturmessgenauigkeit ±2°C	±2°C
	Gleichgewichtsfunktion	Unterstützung, passive Ausgleichsfunktion
	Ausgeglichene Anzahl der eröffneten Strecken	Alle 8 Kanäle können eine Kanalgleichung aktivieren.
	Digitale Signalleistungseingabe	Max. 120 mA, Wirkungswert 30-50 mA
	Automatische Adresszuweisung	Unterstützung
	Ausgabe	2-Wege trockener Kontakt, Nennwert 2A, passive Leistung
	Analog-Eingangserkennung	Zweiwege (Hochkantenerkennung)
	Bootloader	Unterstützung des CAN-Bus-Brennens und Schreibens
	CAN-Kommunikation	1 Kanal
	Gegenumkehrverbindung der Stromversorgung	Unterstützung
	Vorbeugung von Überspannungen	Unterstützung
	Spannungswiderstand	Spannungsteil AC3100+, DC4380+
	Betriebstemperatur	-40°C bis 85°C
	Lagertemperatur	-40°C bis 125°C
	Schutzniveau	IP43, nicht wasserdicht
	Luftfeuchtigkeit	< 95%, keine Kondensation
	Schock	≤ 5500 m
	Automatische Adresszuweisung	Bei 10-25Hz beträgt die Amplitude 1,2 mm: bei 26-500Hz maximal 30m/S
	Verlassen.	1.5m, 5 mal in horizontaler und vertikaler Richtung, keine Beschädigung der PCBA, keine Leistungsänderung

Größe und Tag:
