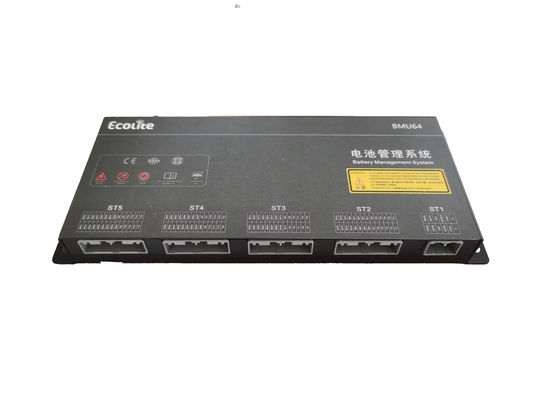

Ecolite Smart BMS Stufe 3 Architektur Zuhause Energiespeicher Lithium LFP Batteriemanagementsystem

Hochfunktionales Architektursystem der Stufe 3 Hochspannungsbatteriemanagementsystem für BCU-Energiespeicher

Über diese Produkte:

Das Ecolite Smart BMS Active Balance Home Energy Storage Lithium LFP LifePO4 Battery 8S 24V 16S 48V 100A Management System BMS bietet ein effizientes Energiespeichermanagement für verschiedene Anwendungen,einschließlich Energiespeichersystemen für Haushalte, um eine optimale Leistung und Lebensdauer der Batterie zu gewährleisten.

Anpassbare Optionen: Dieses Produkt bietet anpassbare Plattendicke, Lochgröße, Linienbreite und Linienabstand, um spezifische Benutzeranforderungen zu erfüllen,Ein solcher Anspruch ist nicht nur für die Unternehmen, sondern auch für die.

  Robuste Kommunikationsprotokolle: Das BMS kann LAN, USB-Schnittstelle, CAN-Kommunikationsprotokolle unterstützen,

Diagramm des Energiespeichersystems der Architekturstufe 3:
Architektur des Batteriesystems der Stufe 3:

Steuerung der ersten Ebene: Die BAU verwaltet zentral die verschiedenen Batteriecluster in der Batterieanlage und kommuniziert mit externen PCS, UPS, EMS, Klimaanlage, Flüssigkeitskühlung, Brandschutz usw.
Sekundärsteuerung: BCU1~BCUmmanagement jedes Batteriecluster, Sammlung von Informationen über die Batteriecluster, Hochspannungssteuerung und Hochladen von Informationen über die Batteriecluster an die BAU;

Slave-Steuerung:BMU1~BMUn, verantwortlich für die Erfassung von Batteriespannung, Temperatur und anderen Informationen des Batteriemodules.

Produkte	Funktionskonfiguration
Zentrale Einheit	Parameter	Mindestwert	Typischer Wert	Maximaler Einheitswert		Beschreibung
	Leistungsaufnahme	9	24	32	v
	Betriebsstrom	180	125	130	mA
	Nennleistung			S3	W
	Kann Bus sein			3	Kanal	2-Wege-Isolation, 1-Wege-Nicht-Isolation
	485 Bus			2	Kanal	Zweiseitige Isolierung
	LAN-Schnittstelle (TCP/P)			1	Kanal
	Ausgang mit hohem Rand			8+2	Kanal	2-Wege-Unterstützung der PWM-Ausgabe
	Erfassung von Eingabewechseln			9	Kanal	Einweg-Tiefexplorator
	Ausgang aus trockenen Knoten			2	Kanal	Nennwert 2A, passive Leistung
	Temperaturerkennung			4	Kanal	+2°C°C,-40~125°C, unterstützt NTC-10K,100K
	Gesamtspannungsdetektionskanal			3	Kanal	1 Kanal unterstützt die Erfassung von Haupt- und Negativ-Relaisanschluss
	Gesamtspannungsdetektionsbereich	12		1500	V	Gesamtdruckmessfehler ≤ 0,3%
	Steuerung der Nennspannung des Akkupakets		1500		V	Rasrocltage Soja, Spannung widerstehen AC3100+, DC4380+
	Unterstützt die Anzahl der BMU			40	PCS
	Ermitteln Sie die Gesamtzahl	6		500	Strang	In der
	Anzahl der Akku-Streuchen					Zusammenfassung mit BMU
	Stromerkennung			2	Kanal	Unterstützt 1 Splitter,1 Hall ((Unterstützt 5v,12v), und können Daten gleichzeitig sammeln
	Stromerkennungsbereich	-1500		1500	Eine	Reichweite optional
	Fehler bei aktueller Erkennung	0	1	1% FSR	Eine	Typischer Fehler 0,5% FSR, maximaler Fehler 1% FSR
	Isolationsprüfung			15%	KΩ	0-200KΩ,Fehler<15KΩ;>200KΩ,Fehler≤+15%
	Automatische Adressierung der BCU		Unterstützung			Isolationsart, auf das Niveau-Signal angesprochen
	Fehler bei der SOC-Schätzung	0	3%	5%		≤ 5%
	Genauigkeit der SOH-Schätzung	0	3%	10%
	Genauigkeit der Schätzungen der staatlichen Unternehmen	0	3%	5%

Produkte	Funktionskonfiguration
BAU	Parameter	Mindestwert	Typischer Wert	Maximaler Einheitswert		Beschreibung
	Leistungsaufnahme	9	24	32	v
	Betriebsstrom	180	200	220	mA
	Nennleistung			≤ 5	W
	CAN Bus			4	Kanal	Isolierungskommunikation
	485 Bus			4	Kanal	Isolierungskommunikation
	USB-Schnittstelle			1	Kanal	Für die externe Datenspeicherung verwendet, Standard 32/64G
	LAN-Schnittstelle (TCP/IP)			2	Kanal
	Ausgang des Relaisantriebs (RL)			4	Kanal
	Trockener Knoten-Ausgang (DO)			4	Kanal	Nennwert 2A, passiv trockener Knoten
	Digitale Eingabe			2	Kanal	Hochgradige Erkennung
	Digitale Eingabe			2	Kanal	Niedrigspitzenerkennung
	Digitale Signalleistungseingabe			1	Kanal	Stromversorgung zur Erkennung von Isolationssignalen
	Unterstützt die Anzahl der BCU			30	PCS

Produkte		Funktionskonfiguration
BMU	Parameter	BMU16	BMU32	BMU48	BMU64
	Betriebsspannungsbereich	9 ~ 32 V
	Betriebsspannungsbereich	S50mA ((12V) /s25mA ((24V)
	Nennleistung	≤ 0,6 W
	CAN-Kommunikation	1 Kanal
	Anzahl der Spannungserfassungsstränge	16	32	48	64
	Temperaturdetektionspunkt	4	8	12	16
	Einzelzell-Erkennungsbereich	0-5000mV; Überschreitung des Bereichs von -0,5~6V kann zu AFE-Schäden führen
	Genauigkeit der Spannungserfassung	± 5 mV
	Temperaturmessgenauigkeit ±2°C	±2°C
	Gleichgewichtsfunktion	Unterstützung, passive Ausgleichsfunktion
	Ausgeglichene Anzahl der eröffneten Strecken	Alle 8 Kanäle können eine Kanalgleichung aktivieren.
	Digitale Signalleistungseingabe	Max. 120 mA, Wirkungswert 30-50 mA
	Automatische Adresszuweisung	Unterstützung
	Ausgabe	2-Wege trockener Kontakt, Nennwert 2A, passive Leistung
	Analog-Eingangserkennung	Zweiwege (Hochkantenerkennung)
	Bootloader	Unterstützung des CAN-Bus-Brennens und Schreibens
	CAN-Kommunikation	1 Kanal
	Gegenumkehrverbindung der Stromversorgung	Unterstützung
	Vorbeugung von Überspannungen	Unterstützung
	Spannungswiderstand	Spannungsteil AC3100+, DC4380+
	Betriebstemperatur	-40°C bis 85°C
	Lagertemperatur	-40°C bis 125°C
	Schutzniveau	IP43, nicht wasserdicht
	Luftfeuchtigkeit	< 95%, keine Kondensation
	Schock	≤ 5500 m
	Automatische Adresszuweisung	Bei 10-25Hz beträgt die Amplitude 1,2 mm: bei 26-500Hz maximal 30m/S
	Verlassen.	1.5m, 5 mal in horizontaler und vertikaler Richtung, keine Beschädigung der PCBA, keine Leistungsänderung
